Ersterstellung: 15.01.2021

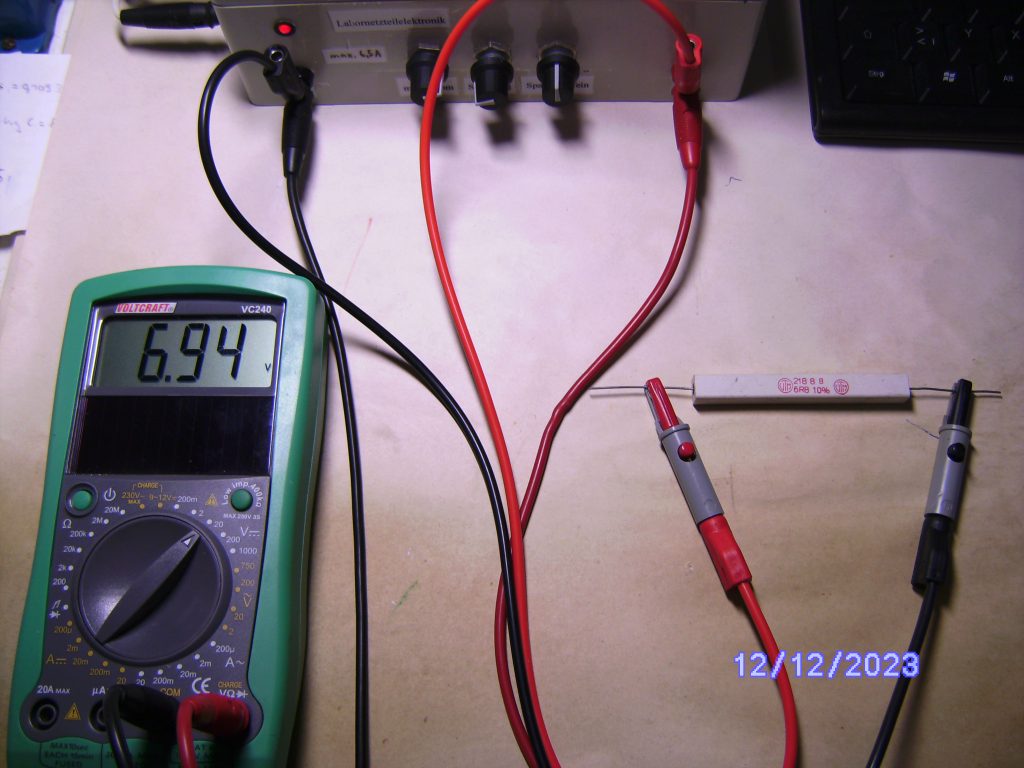

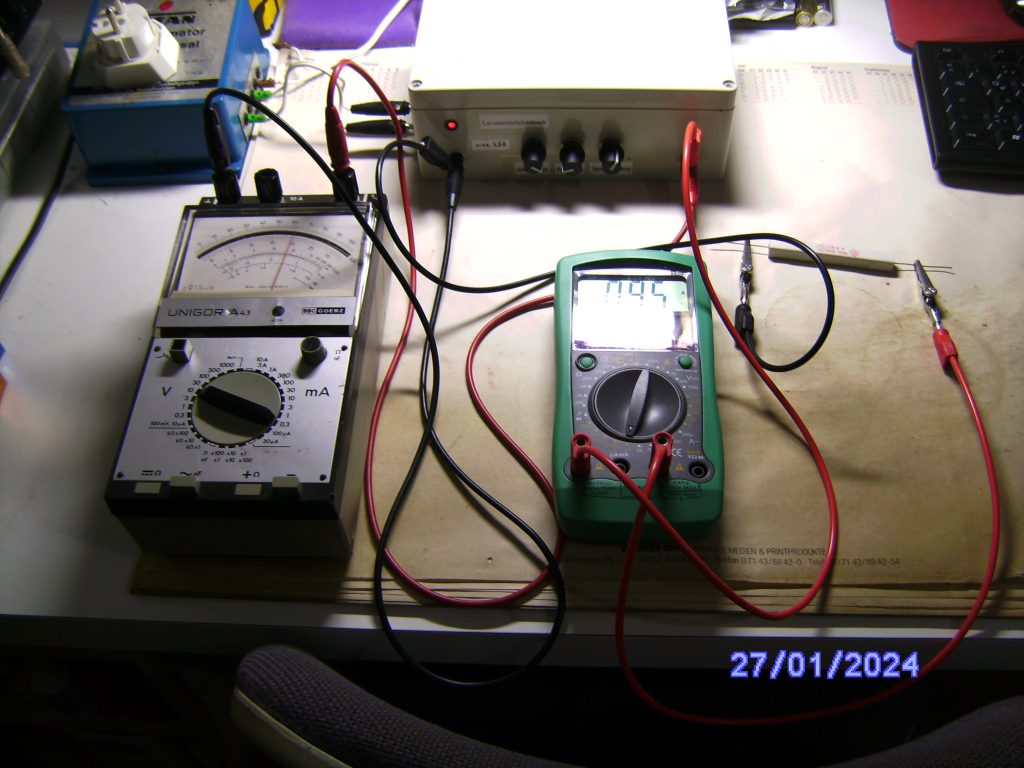

Berechnung der Temperaturerhöhung eines Keramik-Widerstands bei Durchfließung mit einem Strom:

Widerstandswert = 7 Ohm

angelegte Gleichspannung = 7 Volt

zugeführte Energie bei 5 sekündiger Durchfließung = U * I * t = 7V * 1A * 5sec = 35 Joule

Formel: 35 Joule = E = c(Joule/(kg*K)) * m(kg) * T(K)

Anmerkung: c = spezifische Wärmemenge = 750J/(kg*K) bei SiO2 und Al2O3

Keramik-Masse des Widerstands = 0,005kg

äquivalente Umformung: T = E / (c * m) = 35J / ( 750 J/(kg*K) * 0,005kg ) = 10K

Die Widerstands-Temperatur betrug nach 5 Sekunden ca. 30°C.
